国際光器オリジナル・エンコーダー対応のマルチ・フォークマウント

「ブルドッグ」フォークマウント経緯台 完売御礼

ストロング、スムース!三脚との簡単着脱、エンコーダー完全対応

 ちょっと恐いくらい強力だけど優しいーだから「ブルドッグ」マウント

より大型(12cmクラス)双眼鏡専用対応「ブルドッグ2」フォ−クマウント経緯台もご用意しております


<フォークマウントは軽くて便利>

ミドルクラスのフォークマウントとしてはもっとも新しく、もっとも機能性に富んだフォークタイプの経緯台です。本来はAPM大型10cmクラス双眼鏡のために開発されたフォークマウントですが、鏡筒との接続に使用する3/8インチネジと1/4インチネジを使い分ける事により、さまざまなメーカーの単眼鏡筒も双眼鏡筒もこのフォークマウントへの搭載が可能となるため、架台としての汎用性も高まり、あなたの持つ鏡筒もこの気軽で多機能なフォークマウントへ搭載し、軽くて簡単で気楽な観望をお楽しみ頂けます。微動装置などは装備していませんが、その分軽くて構造がシンプルとなり、その結果架台としては極めて軽くなり、移動機材としてのメリットも大きくなります。






<使う人の気持ちに立って設計された各部の構造>



フォークマウント本体「Aフォーク」と、ブランコのような形状で実際に鏡筒を搭載する「Bフォーク」は厚み8mmのアルミ(5052材)材で必要十分な強度と対ねじれ剛性を持たせるとともに軽量化を実現し、黒色アルマイトと贅肉のないシンプルなデザインにより精悍な外観となっています。水平側垂直側それぞれの板面には本来必要とするネジ穴以外にもネジ穴を設けていますから、ユーザーのアイデア次第でより便利に運用頂けます。

(各種鏡筒とBフォークとは簡単に着脱可能です)


双眼鏡・単眼望遠鏡との接続は基本的には「Bフォーク」水平面にある3/8インチのメスネジがその基点となり、付属の3/8インチのノブネジによる接続が基本となりますが(鏡筒の光軸線と同方向線上にネジ穴が3点ありそれぞれの中心点どうしは35mm間隔)、付属の専用1/4インチノブネジを利用頂ければ1/4インチのネジ規格による鏡筒との接続も可能となっています。



ブルドッグには、鏡筒と「Bフォーク」との接続用に3/8インチのノブネジ(画像左側)と専用1/4インチノブネジ(画像右側/専用加工品)が付属しています。






専用1/4インチノブネジ により様々な双眼鏡・望遠鏡を搭載可能です。↑セレストロンC-6鏡筒






他社製100mm対空双眼鏡↑





国際光器:APM100-90ED 対空双眼鏡。この場合は3/8インチノブネジを使用します。






セレストロン100mm25倍双眼鏡↑





国際光器: シャープスターAL107-PH





<三脚との着脱はアリ型・アリ溝方式なので簡単で安心で確実です>

当フォークマウントはその性質から、主に市販の写真三脚への搭載を前提として設計されています。これは「対空双眼鏡」を運用する場合、どうしても高度軸側の動作により双眼鏡の接眼部位置の移動範囲が大きく、エレベーターを装備した写真三脚での運用がもっとも適していると判断したためで、それにともないその写真三脚とフォークマウントとの接続を考えた場合、これまでは写真三脚側の接続基点である、1/4インチネジや3/8インチネジを利用した『ねじ込み』がその常套手段でしたが、これではどうしても回数多く写真三脚とフォークマウントの取り付け・取り外しを行っていると、メスネジが摩耗したりオスネジの山が疲弊してしまいます。そこでフォークマウント「ブルドッグ」では専用のアリ溝パーツ(付属品:3/8インチメスネジ)を写真三脚側のエレベータートップへ取り付ける事とし、それに対しフォークマウント底部はアリ型構造とする事で、アリ型アリ溝方式で写真三脚とフォークマウントとの着脱を可能とし、これにより前述の問題をなくすことといたしました。ユーザーは「ネジの摩耗」を気にする事なく、しかも暗い夜間でさえ手探りで簡単に写真三脚とフォークマウントの着脱を行えます。




オリジナルフォークマウント「ブルドッグ」には三脚との着脱に便利なアリ型・アリ溝が標準装備です。アリ溝部分を三脚の3/8インチネジに取り付けておけば、フォークマウント本体の着脱がワンタッチで迅速に行えます。





<操作性と実用性を両立したクランプシステムを装備しています>

高度軸側のクランプ機能は、高度ベアリングの片方に大きなノブを配置し、それをどちらかの方向へ回転させる事でクランプとして与圧の強弱を調整できるような構造となっており、これは暗い夜間や手袋を使う冬期の運用状況を想定し決定された形状で、人が握りやすい大きさと形状とすることにより、どのような状況でも片手で簡単に高度軸側動作のテンション調整を行っていただけるシンプルですが堅実な構造のクランプです。


方位軸側の回転部分には使用状況がきびしい異分野でも使用されている工業製品用のテフロンを装備し摩擦回転軸としての耐荷重性を充分に取りながら確実でクランプによる耐圧に応じた滑らかな動きを実現しています。ボディはジュラルミン製で見た目は細く見えますが強度・剛性とスムースな回転を実現しています、その動作のテンション調整はシンプルなノブネジによる与圧の強弱によって調整可能となっています。



高度軸側には好みの丁度よいテンションを得られるクランプノブが装備されています。手袋をしていても正確なコントロールが可能で。掴み易い形状をしています。これにより高度軸は、軽いフリクションから完全に締めること可能です。


(オプションのホルダーを上手く活用しましょう)

オプションの「汎用ホルダー」の取り付けが可能なフォークマウント「ブルドッグ」なら、ユーザーのアイデア次第でさまざまなパーツをフォークマウントの方位軸側の回転と同調させて運用可能ですから、エンコーダーケーブルやヒーターのケーブルなど、フォークマウントを回転させた時に引きずりたくない物を載せる事が可能です。ホルダーの傾斜面(背もたれ部分)の大きさは9インチのタブレット端末を横置きできる大きさとし、しかも少し広く水平面の面積をとってありますから、いざという時のアイピースなどのような小荷物置きとしても利用でき大変便利です。このホルダーはフォークマウントの左右双方に取り付け可能となっています。


ブルドッグ」にはエンコーダーを装備可能なので、天体導入支援にNEXUS IIとSkySafariアプリが運用が可能です。その際にはNEXUS II本体とiPADやタブレットを納める事ができる専用のホルダートレーが便利です。

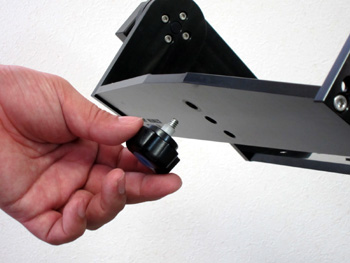

フォークマウント「ブルドッグ」には目立ちませんが2つの独自の工夫があります。1つ目はプレート上の鏡筒のバランス調整に便利な3ポジションの取付けネジ穴があり、ある程度鏡筒の位置を前後に変えられます。2つ目に取付けネジ自体も専用オリジナル設計製作による掴み易い大型3/8インチ固定ノブネジが付属しています。


(エンコーダーの装着も簡単です)

これまで導入支援機端末スーパーナビゲーターなどに使われてきたエンコーダー(4096ステップ)を簡単に高度軸側と方位軸側へ装着可能な構造なので、下記の天体導入支援システムの運用を改良や加工の必要なく運用頂けます、これに使用するケーブルもナビゲーターシリーズで使う物と同じ規格のケーブルです。



・ * 天体導入支援機スカイアロー(端末)
・ * 天体導入支援機ナビゲーター(端末)
・ * 天体導入支援機スーパーナビゲーター(端末)
・ * NEXUS IIマルチファンクション装置(Wi-Fi発信機)




ブルドッグ」へエンコーダーを装備し天体導入支援機スーパーナビゲーターによる運用状況です。軽量でスムースな動作が可能なフォークマウントならではの 自由度と利便性をお楽しみ下さい、本当に気軽です!!


このようにエンコーダーを簡単に装着できるため、天体導入支援を目的とした各種の端末へ同じエンコーダーと同じケーブルで対応できます。


特にNEXUS マルチファンクション装置(Wi-Fi発信機)を利用すると、スマホやタブレット端末で運用できる天体導入支援アプリ『SKYSafariPro』とWi-Fiによりリンクさせる事が可能で、結果として膨大なデータを持つプラネタリウムソフトを導入支援用の端末として利用でき、そのエンターテイメント性やプラネタリウムソフトを見ながら天体導入を使えるというメリットからこれからの時代の天体導入支援システムとして大いにお薦め致します。




基本的に高度軸側のエンコーダーは望遠鏡の接眼部方向から見て左側に位置します(左側画像)。双眼鏡や望遠鏡を直接接続する「Bフォーク」のサイズは内寸での幅290mm、内寸高さ110mm、外側の「Aフォーク」も含めた自重はエンコーダーを含めても約2.7Kgという軽さです。





新しいオプションパーツ!ブルドッグの幅を小さくして小型望遠鏡用の便利な汎用フォークマウントへ!

ブルドッグのAとBプレートを外してこのセマハバプレートに交換すれば、ブルドッグの機能はそのままに、より小型軽量化された小型望遠鏡用として操作性の良いフォークマウントに生まれ変わります!車を利用しない遠征や海外への持ち出しなど利用方法はアイデア次第です。エンコーダーもブルドッグ用のユニットをそのまま流用可能です。(ブルドッグの分解に伴うプレートの交換方法は付属の説明書どおりに行えば誰でも交換可能です)





このセマハバプレート2枚を交換するだけでOK





左側がノーマル状態のブルドッグ→右側が「セマハバプレート」(2枚組)に交換後の状態です。

プレート2枚の交換だけで一台のフォークマウントが2台分のはたらきをします!

自由自在に動かせるフォークタイプの経緯台は小型の屈折望遠鏡には最適の経緯台です!
双眼鏡や望遠鏡を直接接続する「Bフォーク」のサイズは内寸での幅170mm、内寸高さ106mm、
外側の「Aフォーク」も含めた自重はエンコーダーを含めても約2.15Kgという軽さです。






2017年7月更新

「スーパーナビゲーター」の取扱い終了について

長らくご愛顧頂きました天体導入支援機「スカイアロー」「ナビゲーター」「スーパーナビゲーター」の端末/セット品/エンコーダー/エンコーダーキット/エンコーダー金具など、すべての取扱を終了いたします。今後は世代交代の後継機として『Nexus DSC』や『Nexus2 』などにその座を譲り、これらが国際光器の提供する天体導入支援機の主軸となってまいります。『Nexus DSC』と『Nexus2 』は共にこれまで「スカイアロー」「ナビゲーター」「スーパーナビゲーター」でご使用になられていたエンコーダーとその接続ケーブルもそのまま対応可能となっていますから、今後の買い替えをお考えになられた場合も簡単でコストパフォーマンス良く次世代の天体導入支援機へとチェンジできます。

天体導入支援機「スカイアロー」「ナビゲーター」「スーパーナビゲーター」 につきましては、これまで数多くのユーザーに愛され続けてきました事、心より御礼申し上げます!

なお、現在においてもスーパーナビゲーター関連パーツ若干ながらございます、現在ご使用中の製品に対するアフターサービスは当面の間は可能でございますので、ご質問等につきましては、お気軽に松本工房長へ直接ご連絡下さいませ。

『Nexus DSC』 のページへ

『Nexus2 』のページへ



ナビゲーターシリーズはなくなりますが、今後共よろしくお願い致します。国際光器(株)マゼラン 担当ベリーグーリ&スタッフ一同


APM 対空型双眼鏡専用フォークマウント「ブルドッグ」
フォークマウント「ブルドッグ」本体 完売御礼
(参考価格¥48,000/ 品番:100F - 専用脚、3/8インチネジ対応アリ型:アリ溝機構装備
 (三脚は別売)
「ブルドッグ」専用エンコーダーキット 完売御礼
(参考価格¥49,800)/ 品番:10FE - 4096ステップエンコーダー×2、専用取付金具、専用ケーブル、
 取り扱い説明書付属
「ブルドッグ」+専用エンコーダーキット 完売御礼
(参考価格¥69,800)同時ご注文超特価(税込)/ 品番:100F4096
天体導入に
NEXUS II Wifi発信器
¥29,800 (税込)/ 品番:nex2 商品詳細はこちらを参照して下さい

Nexus2端末本体、電源ケーブル(USB充電用)、取り扱い説明書
天体導入に
NEXUS-DSC デジタル表示器
¥69,800 (税込)/ 品番:nex-dsc 商品詳細はこちらを参照して下さい

Nexus-DSC端末本体、電源ケーブル(USB充電用)、取り扱い説明書
「ブルドッグ」用「NEXUS-DSCデジタル表示器ホルダートレー」

NEXUS-DSCの向きの角度調整可能、ブルドッグへの着脱も簡単にできます。着脱は工具レスで出来ます。フォークマウントの右側/左側、双方への取付けも可能です。

 トレー本体写真

  品番:trex-nexdsc ¥13,800 → ムーヴィングセール特価¥5,000-(税込)

「ブルドッグ」:「ブルドッグ2」兼用「タブレットホルダートレー」

iPadやアンドロイドなどのタブレットとNEXUS IIを同時に保持します。NEXUS IIを外すと、タブレットを横置きの状態でも保持可能です。ブルドッグへの着脱も簡単にできます。着脱は工具レスで出来ます。フォークマウントの右側/左側、双方への取付けも可能です。背面のサイズ258mm×195mm(内寸)、平面部のサイズ(内寸)258mm×90mm

 トレー本体写真

 ¥18,800 (税込)/ 品番:trex-ipad

 「ブルドッグ」専用「セマハバプレート」(2枚組)  完売御礼

  (短いAプレートとBプレートの2枚組、交換のための説明書付き)

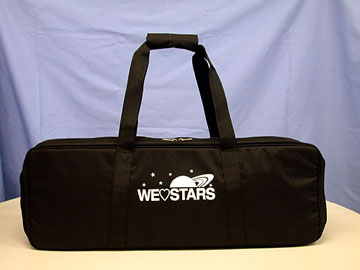

 「ブルドッグ」収納ケースには、オリジナルBAG-202がお薦めです

 ¥5,980 → ム−ヴィングセ−ル特価 \4,800-(税込)/ 品番:BAG202

より大型(12cmクラス)双眼鏡専用対応「ブルドッグ2」フォ−クマウント経緯台は、こちらで参照して下さい






APM
100-90ED双眼鏡を搭載しているフォークマウント「ブルドッグ」はエンコーダーを装備することでNEXUS2に対応します



高度軸テンション調整可能、方位軸テンション調整可能、三脚との簡単なワンタッチ着脱構造、エンコーダー完全対応。

本製品は予告なくデザインや機能の変更を行なう場合がありますが予めご了承下さいますようお願い申し上げます。





ブルドッグ(左)とブルドッグ2(右)の比較写真。基本は同様ですが、標準ブルドッグには、10cmクラスの双眼鏡を余裕で搭載できる強度とブルドッグ2より軽量と低価格という大きなメリットはもっております。より大型機材を安定よく搭載する為、ブルドッグ2に採用しているより分厚いプレートとより太い方位軸が目立ちます。
