バーダープラネタリウム社製「クールセラミックセーフティハーシャルプリズム」（2インチ接眼筒対応）は、優れた最新設計を駆使して、安全性１００％と同時に、簡単操作と最高レベルのフルスペクトルの白色光太陽像を提供します（ハーシャルウェッジとも呼ばれます。）ご使用の屈折鏡筒にはプレーフィルターなどは使用せず、フル口径の対物レンズと画像劣化のまったくないハーシャルウェッジプリズムのみが光道に入るため、あなたの高精度な望遠鏡の能力を全面的に活かして、金属メッキガラス太陽フィルターやアストロソーラー使用と比較しても、太陽像の解像度とコントラストは更に優れています。黒点の細部や表面の粒状斑がよりはっきりしますから、世界中の太陽観察者も驚きをもって絶賛しております。太陽の半影は、膨大なコントラストの高い範囲と非常に細かな細部に分解されます。太陽円盤は、夜に満月を観測する場合のように、まるで漆黒の空に浮かんでいるように見えます。今までの白色光フィルターが見せてきたコントラストを超える太陽面の観測／撮影には、クールセラミックセーフティ・ハーシャルウェッジプリズムをお薦めいたします。
/herschprism.jpg)
|
| バーダープラネタリウム社製「クールセラミックセーフティハーシャルプリズム」本体です。シンプルな外観とは裏腹に、極めて高度な能力がその内部に隠れています。アマチュアはもとよりプロユースの太陽観望兼撮影装置です。クリックロック２インチスリーブまでが標準装備です。 |
クールセラミックセーフティハーシャルプリズムは、ハイアマチュア太陽観察者の方向けの最高品質の太陽観測／撮影の装置です。これは、バーダープラネタリウム社の長年のハーシャルウェッジの設計と製造における最高傑作です。バーダー社製セイフティハーシャルウェッジプリズムで得られる画像の極めて高いハイコントラストとシャープさの秘密は、2インチのウルトラスムーズ精密ウェッジプリズムおよび迷光の除去に最適化されたバッフルの設計を採用した結果です。大型第一表面プリズムは、全表面に渡り高精度でスムーズであり、100倍以上に倍率をかけても、全視野に渡って、解像度やコントラストが劣化することなく、太陽全円盤の写真撮影とイメージングが確実に行なって頂けます。高品質な内面バッフルとプリズムに逆向きマルチコーティングにより、さらに散光を少なくし、コントラストを最大限に活かします。
さらにこのハーシャルウェッジプリズムが優れている点は、一部の波長を通さない太陽フィルターと違って、特定の波長を除かずに、太陽の可視光線全スペクトルをそのまま通す性質を持っていることです。バーダー社製ハーシャルウェッジプリズムは、可視波長を選択的にフィルタリングすることなく、本当の白色光太陽像が得られるので、プレフィルターによる劣化の影響もなく、追加のアイピースフィルターを使用して、ご希望のスペクトル帯を選択して観測することもできます。
/herschprism1.jpg)
|
| クールセラミックセーフティハーシャルプリズム本体の後部の「セラミックタイル」に、太陽光と熱の放熱機能の他に、太陽面がはっきりと写る太陽導入機能も備わっています（右下の画像）。 |
設計上の安全対策の工夫
特殊精密研磨およびコーティング加工のバーダー社製OD=3.0フィルターは、眼視モデルか撮影専用モデルにもかかわらず、標準装備となっております。尚、各ハーシャルプリズム本体にあらかじめ取り外しできないように取り付けられて出荷されます。このOD=3.0フィルターは、すべての目視観測には装着しておかなければなりません（OD = バーダープラネタリウム社規格のNDフィルターです。）この安全対策により、安全な眼視観望を行なうために、OD3.0のフィルターが常に装着されているため、他のハーシャルウェッジプリズムのように、偶然にフィルターで減光されていない危険な太陽光を見てしまうことは完全に防げます。
付属の純正バーダープラネタリウム社製諸ODフィルターは、クールセラミックセーフティハーシャルプリズム専用に設計し製造されており、両表面が高精度光学研磨され、反射防止用マルチコーティングが施されている唯一のODフィルターです。この特別な工夫と高性能により、全視野に渡り、画像の劣化を防止し、一般的に販売されている他社製NDフィルターに固有の散乱光を防止し、最高品質の太陽像を期待できます。
バーダープラネタリウム社製クールセラミックセーフティハーシャルプリズム設計では、取り外し可能な2インチノーズピースと大変便利な2インチクリックロックアイピースクランプも装備しています。ハーシャルプリズム本体には、バーダープラネタリウム社製のさまざまなアクセサリーを取り付けることができ、クイックロックアイピースクランプ取り外して、適切なアダプターを介して、光道を稼いで、各種カメラやバーダープラネタリウム社製双眼装置も装備することもできます。
/herschprism2.jpg)
|
| 鏡筒側の２インチスリーブ先には、フィルターネジが付いてはいますが、安全確保のため、この場所にフィルターやその他のパーツの取付は禁止です。 |
|
/IMG_3882-640.jpg)
|
| クールセラミックセーフティハーシャルプリズムは、その高性能なポテンシャルから眼視のみならずデジタル一眼レフカメラを接続して、容易に太陽面の撮影を行なって頂けます。（上記の画像をクリック頂く事で詳細のページを表示します） |
|
/Herschel_design.jpg)
|
ご注意！
対物光学系がレンズではなく、ミラーを使用する、ニュートン、カセグレン、シュミカセやマクストフなどの反射系望遠鏡鏡との併用は禁止です。それに、光路内に取り外しができない補正レンズ（タカハシ FSQ-106など）、コレクターレンズなどの光学系を含む特殊屈折望遠との使用も禁止です。
英文パンフレットをダウンロード(PDF)
英文システムチャートをダウンロード(PDF)
|
特徴：
＊ バーダープラネタリウム社が開発した革新的な「内部ライトトラップ」とセラミックタイルプレートを装備しています。この開発により、プリズム本体を完全に密封しながら、太陽光のエネルギーを低温にして、拡散することにより、ハーシャルウェッジを21世紀のクールセラミックセーフティハーシャルプリズムにしています。他のすべてのハーシャルプリズム設計では、不必要な太陽光エネルギーは斜鏡によりプリズムの後面から偏向されるだけなので、その危険な開口部に指などが入ったりします。バーダープラネタリウム社製のセーフティハーシャルプリズムは独自の工夫により、この心配はまったくなくなりました。通常の斜鏡の代わりに、セーフティハーシャルプリズムには、コーティングされた多層の蜂の巣状スチールスクリーンを使用しています。この工夫のため、明るい光と熱エネルギーは無害となって散乱されます。特殊ダイカストマグネシウム本体も、アルミニウムより効率良く熱を奪います。残りの光は特殊半透明セラミックバックプレートに入ります。
/herschel3.jpg)
|
| 使用中のクールセラミックセーフティハーシャルプリズムです。２インチ天頂ミラーとアイピースによる夜の天体観望と同様のスタイルで太陽の観望や撮影を非常に高いレベルで満喫して頂けます。お薦めの鏡筒は９〜１１cmクラスのアポクロマート屈折鏡筒です。上記写真の鏡筒はAL-106-IIです。
注意：対物光学系がレンズではなく、ミラーを使用する、ニュートン、カセグレン、シュミカセやマクストフなどの反射系望遠鏡鏡との併用は禁止です。それに、光路内に取り外しができない補正レンズ、コレクターレンズなどの光学系を含む特殊屈折望遠との使用も禁止です。
詳細はマニュアルをダウンロードして下さい
|
＊ 内蔵太陽ファインダー。セラミックセイフティハーシャルプリズムのもう1つの独自機能は、太陽ファインダーです。焦点の合っていない太陽の画像を、すぐに半透明セラミックバックプレートに投影するため、太陽の簡単なすばやい視野導入に役立ちます。
＊ 各セイフティハーシャルウェッジには、あらかじめ2インチのソーラーコンティニュアムフィルターも取り付けられています。ソーラーコンティニュアムフィルターを使用すれば、アポクロマートもアクロマートも含め、すべての屈折鏡筒で、コントラストと画像の安定性が向上します。アクロマート鏡筒を使用している方は、ソーラーコンティニュアムの色収差カット効果により、アポクロマートに匹敵するシャープさとコントラストの画像が得られます（ソーラーコンティニュアムを使用すると、画像は濃い黄緑色になります）。ハーシェルプリズムとソーラーコンティニュアムフィルターを組み合わせると、悪シーイングの影響を現象することも多少得られます。純粋な白色光の映像を特定に観測するには、ソーラーコンティニュアムフィルターを取り外すことはできます（ただし、眼視観望にOD=3.0 の取り外しはしてはいけません！）。
＊ クールセラミックセイフティハーシャルプリズムの2つのバージョンをご提供します。1つは、眼視観測用のビジュアル「V」バージョンで、OD=3.0/1:1000（安全な観測に必要）および2インチソーラーコンティニュアムフィルターがあらかじめ取り付けられています。もう1つは写真撮影用「P」バージョンで、これはODフィルターが更に3枚追加されています：OD1.8(1:64)、OD 0.9(1:8)、とOD 0.6(1:4）。「P」バージョンに追加のODフィルターは、白色光の太陽撮影を行なう場合、ソーラーコンティニュアムフィルターの代わりに使用して、太陽面の画像減光に使用します。付属のODフィルターは、２インチアイピースやT-2 #15のアダプターに取り付けて使用する事もできます。付属のODフィルターは太陽CCDイメージングにも特に便利です。
/herschel4.jpg)
|
| クールセラミックセーフティハーシャルプリズムは、通常の２インチ天頂ミラー同様の使い方で太陽観望及び撮影ができます。必要光路長は約128mnです、クリックロック２インチスリーブは、廻すだけで、アイピースその他のアクセサリーを強くグリップします。固定ネジなどは使用しておりません。 |
＊ 精密光学研磨された純正バーダープラネタリウム社製のODフィルターにはすべて、特殊反射防止マルチコーティングが施され、散光とゴースト反射が除去されるので、最高の画像コントラストが得られます。他社製OD（ND）フィルターでは達成できない優れた画像品質がご期待頂けます。
＊ 各セーフティハーシャルウェッジには、ハーシャルウェッジプリズム本体を保持し、「V」および「P」バージョンの付属フィルターをすべて保管できる専用ケースも付属しております。
/herschel5.jpg)
|
| クールセラミックセーフティハーシャルプリズム使用中の状態です。対物レンズにプレーフィルター等を被せることなく、太陽光が対物レンズをそのまま通りますので、太陽面の驚く程のシャープネスとハイコントラスがご期待頂けます。安全性の確保のため、上記のクールセラミックセーフティハーシャルプリズム内には、眼視用に標準装備のバーダーOD3.0減光フィルターを使用しており、明るさを調整するために、ハイペリオンのアイピースにも、バーダーのポラライジング（変光）フィルターを使用しております。 |
注意：
･ クールセラミックセイフティハーシャルプリズムは、全光学系がレンズによる構成の屈折鏡筒でのみ使用して下さい！。シュミカセ、マクストフや他のタイプの対物光学系が鏡である反射系鏡筒には使用しないで下さい！。
･ クールセラミックセイフティハーシャルプリズムは、基本的に9〜11cm口径の屈折鏡筒で充分な解像度が得られますが、最大の口径は15cmまでとお勧めします。15cm以上の口径の場合は、15cmまで絞ってお使い下さい。
･ １回の使用時間は１０分前後にして、それから10分クールオフの時間を取って下さい
･クールセラミックセイフティハーシャルプリズム は、プロユースの高品質の白色光（Hαではない）太陽フィルターシステムです。この基本的な設計概念は望遠鏡の歴史と同じくらい古いもので、過去においても長期に渡る太陽観察に使用されてきました。金属メッキタイプのガラスフィルターやアストロソーラーの太陽フィルターと同じように、正しく使用し、常識的な注意を払えば安全100%の装置です。
･ クールセラミックセイフティハーシャルプリズムは、2インチ天頂ミラーと同様な長さで、鏡筒に多少長いバックフォーカスが必要です。ハーシェルプリズムの光路長は、前面から2インチホルダー上部まで測定した場合、約128mmです。但し、大部分の2インチアイピースの絞り環は、アイピース本体とスリーブの間にあるため、128mm弱のバックフォーカスで、ハーシャルプリズムとのピントは合うはずです。2インチ接眼部付きの屈折鏡筒の殆どは、２インチ天頂ミラーとピントが合うように設計している為、128mm前後のバックフォーカスには問題はないはずですが、バックフォーカスに制約のある鏡筒もあります。その場合は、２インチのクリックロックアイピースクランプを外して、T2-#27アダプターとT-2#8の31.7mmサイズのクリックロックアイピースクランプを取り付けますと、ハーシャルプリズムの必要な光道を108mmに押さえることもできます。
/herschel6.jpg)
|
| 抜群の安全設計と内蔵のヒートケージによる放熱効果により、観望後約８分経過のクールセラミックセーフティハーシャルプリズム本体は特別に熱くなっておりません。但し、常に安全な観望や撮影を行なう為にも、１つの観望や撮影セッションを最大10分までとリミットを設けておきましょう。もちろん、その使用者は責任者としてこれら機材より目を放さず、常に安全な観望ができるよう気を配りましょう。 |
/herschel7.jpg)
|

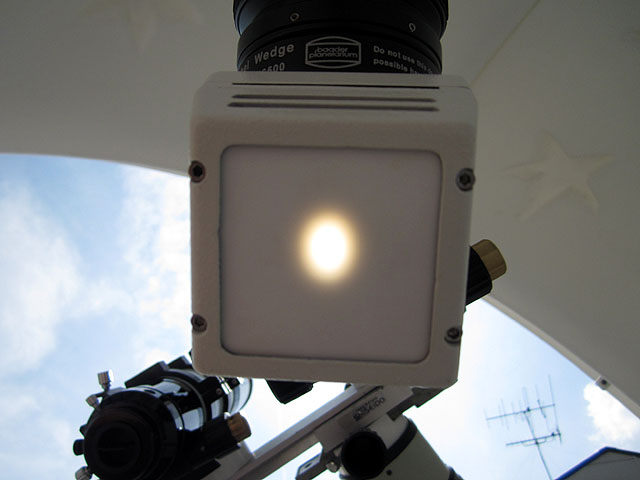

| 放熱機能の他に、クールセラミックタイルで太陽面が導入できますので、ファインダーなどの使用は不要です。上記のイメージで太陽面が視野内にしっかりと導入されている印です。 |
和文マニュアルをダウンロード(PDF）
|
バーダープラネタリウム クール・セラミック・セイフティ・ハーシャル・ウェッジ（プリズム）
|
| 眼視観望用「V」バージョン付属品 |
ハーシャルプリズム本体、２イン(φ48mm)チクリックロッククランプ、２インチ(φ48mm)OD3.0フィルター、２インチソーラーコンティニュアムフィルター、２インチ接眼部スリーブ、英文マニュアルと和訳マニュアル |
| 「V」バージョン」品番 |
2956500V |
|
| 撮影専用「P」バージョン付属品 |
ハーシャルプリズム本体、２イン(φ48mm)チクリックロッククランプ、２インチ(φ48mm)OD3.0フィルター、２インチ(φ48mm)の OD 0.6、OD0.9とOD1.8フィルター、２インチソーラーコンティニュアムフィルター、２インチ接眼部スリーブ、英文マニュアルと和訳マニュアル |
| 「P」バージョン」品番 |
2956500P |
|
