新型フォーカシングマスク「バーティノフマスク」

ケンドリック社より新型フォーカシングマスク

「バーティノフ・マスク」
BAHTINOV MASK

シーイングに影響されない！
簡単で確実にシャープなピント合わせを可能にするパーツ！
眼視観望はもちろん、CCDやデジタルカメラでの撮影に必須です！

最新バーティノフマスク・パンフレットをダウンロードして下さい

さすがは「カナダ製」！

マスクの素材選びからユーザーフレンドリー設計の「簡単着脱」方式まで
他社製品とは一線を画す＜考え抜かれた＞製品に仕上がっています。

単なるバーティノフマスクに有らず、その発揮される基本的性能はもちろんの事
メーカー製品として様々なポイントがあります。

詳細のリーフレットをご覧下さい

すでに望遠鏡ヒーターの代名詞とい言えるヒーターの専門メーカー、カナダのケンドリック社より、最新のフォーカシング・マスク「バーティノフ・マスク」をご紹介致します。この革新的な「バーティノフ・マスク」は、ロシアの著明な天文家ポール・バーティノフ氏により発案／開発された、デジタル天体撮影者や厳しい眼視観望をされる方に対して、確実でシャープなピント合わせを客観的に、そして迅速に行って頂ける大変優れたピント調整用補助パーツです。

「バーティノフ・マスク」は各種鏡筒におけるピント調整方法に新しい次元を与えてくれます。取付け／取外し、位置調整も簡単に行える「ラバーバンパー」（ある程度の調整範囲があります）パッドによって鏡筒のフードにグリップさせる方法なので、マスク１枚でフードサイズの違う鏡筒にも使用できるというメリットもあります。

使い勝手抜群の「バーティノフ・マスク」は鏡筒先端（フード先端）に装着すれば、その星像を見た瞬間に現状としてのピントの状況が目視によって簡単に把握できます。「バーティノフ・マスク」のユニークなレーザーでカットされたパターンは、映像として非常にわかりやすいディフラクションのパターンを反映し、見えているその形状によってその時の状況を調整者へお知らせし、このパターンを見ながらピント合わせを行ってゆきます。

このようなピント合わせの方法を行うことにより、シーイングが良い時でもあまり良くない時であっても、客観的にピント合わせが行なえ、現状のピント状態にほんのわずかなズレがあっても、ディフラクションのパターンで状況は一目で明らかに判断できます。

最新の中サイズ望遠レンズ用「BM-6002」のバーティノフ・マスクです

恒星像による調整は下記イラストを参照して下さい。このイラストで、「バーティノフ・マスク」使用時の星像が実際にどのようみえるかがわかります。ピントの位置がほんのわずかにずれていても（繰出量１mm以下でも）、ディフラクションのパターンでズレの量とズレの方向が簡単に把握できます。下記の通りにピントの位置がぴったりとなったら、ディフラクションのパターンは「OK!」のように見えるため、迷うことなく客観的に判断できます：

→→→

バーティノフマスクで見える実際のピントの状況です。ピントが大きくずれた状態ピンボケのアルタイルの像にマスクのパターンが映っています。右は、ピントがあった状態で美しい回折像によりピントがわかります。カメラのファインダーで確認する場合、マグニファイヤーを使用すればかなりの精度で合わせられます。使用するカメラが、ライヴビュータイプであるなら、画像を拡大して容易にあわせられます。（撮影データ：SHARPSTAR EDQ-65鏡筒（試作品）＋Canon EOS KissDigital X2カメラ使用、露光時間30秒、ISO 800）

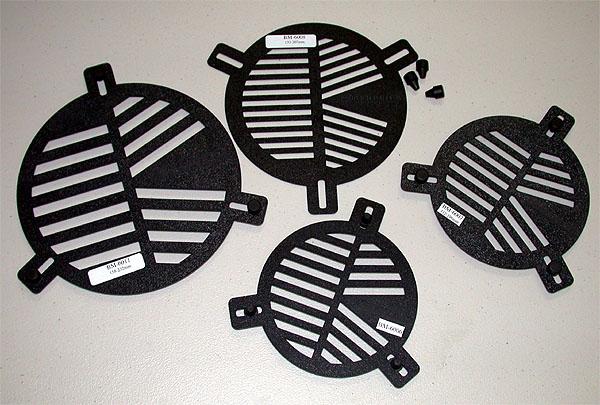

今回ご紹介の「バーティノフ・マスク」は、軽量で頑丈なプラスチック製です。各マスクの周囲の３ポジョンには位置調整できる「ラバーバンパー」が付いており、ラバーバンパーをフード外径に合わせ鏡筒にセットします。これにより、１枚のマスクは、複数サイズの鏡筒へのセットも可能です。もちろん、より確実な取付方法も、ユーザー次第、自由に工夫もできます。各サイズの「バーティノフ・マスク」は非常に軽量なので、鏡筒の前後方向へのバランスに影響を与えず、構造及び素材はメンテナンスーリーの強いデザインとなっております。

５～６～７cm用鏡筒（FC50 / FC60 / ボーグ45/50/60ED/ペンタックス75EDHFなど）及び望遠鏡レンズ用「BM-6002」及び「BM-6003」新登場。小型鏡筒やレンズで撮影のパーフェクトピントを楽にする最新版の「バーティノフ・マスク」です。

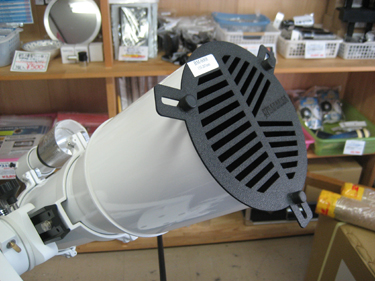

EDアポクロマート鏡筒AL-106のフードにセットしている「バーティノフ・マスク」です。ラバーバンパー３ケ所がフードにグリップするように位置調整すれば、セット完了。

「バーティノフ・マスク」は、眼視観望派の方、CCDイメージャーやデジカメラによる天体撮影ユーザーの方にも、より客観的に確実で高精度なピント合わせを可能にする非常に便利（しかも簡単です！）な新製品です。サイズも各種提供しておりますので、お持ちの望遠鏡にぴったりのマスクをお選び下さい。

ラバーバンパーがフードにグリップしている所のサイドビューです。クリップ部分には余裕があるため、１枚のバーティノフマスクはサイズ違いのフードへの装着も可能にします。（テープなどご使用でのフードへの取付け方もご自由です）

「左写真」：BM6002　＋　コーワ TSN-883プロミナー（フード径：103.2mm）、「右写真」：BM6008　＋　SE-120S鏡筒（フード径：143.4mm）のそれぞれの取付けの様子。このように多少のサイズ違い（フード外径/レンズ有口径/BMマスクのパターン口径）でも、中心位置をしっかりと同期させる事で一様のご使用は可能。ただし、上手な選定※としては「マスクサイズ／図内（い）がフード外径以下近似値」で「BMマスクパターン口径／図内（あ）がレンズ口径の近似値」である事が重要です。

※こちらのリーフレットにてスペックをご参照下さい。

ケンドリック社のバーティノフ・マスクの設計は、メーカーにより、さまざまな使用パターンを想定し、そのマスクのディフラクションのパターンは、鏡筒の口径や焦点距離を問わずに、効果的にご使用頂けるよう設計されています。したがいましてよくあるご質問で、「同じ口径の望遠鏡で、異なる焦点位置を有する状態でバーティノフ・マスクを使用した場合には、なにか影響がありますか」。という点については、得られる像の大きさに若干の違いがある程度で、ほとんど影響はありません。

品番商品 ＜目安＞取付調整範囲 ＊ 重量/gr

バーティノフマスク・パンフレットをダウンロードして下さい 鏡筒（一部）フード外径一覧表へ

BM6001GS 　バーティノフ・マスク／６cmガイド鏡筒や小型望遠レンズ（等） φ70 ～ 84mm 7

BM6001CM 　バーティノフ・マスク／5～６cm鏡筒や中小型望遠レンズ（等） φ77 ～ 90mm 7

BM6002 　バーティノフ・マスク／5～６cm鏡筒や中型望遠レンズ（等） φ80 ～ 99mm 8

BM6003 　バーティノフ・マスク／7cm鏡筒や大型望遠レンズ（等） φ89 ～ 105mm 9

BM6004 　バーティノフ・マスク／80mmクラス鏡筒（等） φ102～ 132mm 10

BM6006 　バーティノフ・マスク／90mm～105mmクラス鏡筒（等） φ126 ～ 156mm 26

BM6007 　バーティノフ・マスク／105mm～115mmクラス鏡筒（等） φ137 ～ 167 mm 22

BM6008 　バーティノフ・マスク／120mm～130mmクラス鏡筒（等） φ157 ～ 187mm 26

BM6008SC
　バーティノフ・マスク／12.5cmカセグレン鏡筒（等） φ145.5 ～ 175.5mm 24

BM6011 　バーティノフ・マスク／150mm～165mmクラス鏡筒（等） φ185 ～ 215 mm 56

BM6013 　バーティノフ・マスク／20cmシュミカセ／同クラス鏡筒（等） φ229 ～ 259 mm 50

BM6015 　バーティノフ・マスク／23.5cmシュミカセ／同クラス鏡筒（等） φ270 ～ 300 mm 120

BM6016 　バーティノフ・マスク／25cmシュミカセ／同クラス鏡筒（等） φ294 ～ 324 mm 142

BM6017 　バーティノフ・マスク／28cmシュミカセ／同クラス鏡筒（等） φ317 ～ 347 mm 82

BM6018 　バーティノフ・マスク／30cmシュミカセ／同クラス鏡筒（等） φ340 ～ 370 mm 102

BM6020 　バーティノフ・マスク／35cmシュミカセ／同クラス鏡筒（等） φ395 ～ 425 mm 250

＊ 当店／実測でのスペックとなり、多少の誤差を含みます。（ ≒ 対応フード外径の目安としてお含み下さい。）
各マスクは、工夫次第、他サイズのフードへの取付けも可能で、ご自由です。
より具体的な取付けの寸法や対応機種につきましては、下記のリーフレットをご参照下さい。
